研究论文：室温湿气快速固化聚硅氮烷的合成及涂层性能研究

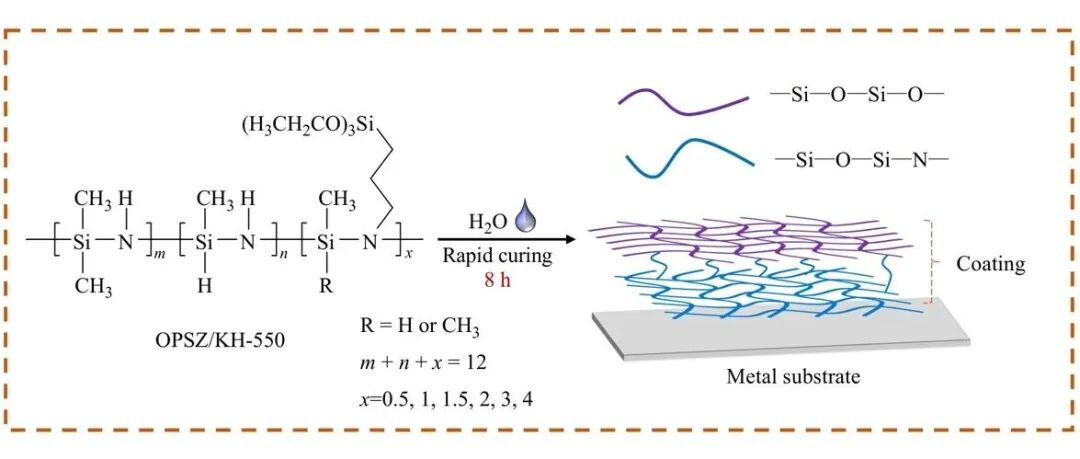

背景：涂层作为材料表面改性的重要手段，在现代工业中对多功能性、极端环境适应性和高效加工工艺的需求日益增长。硅基聚合物特别是聚硅氮烷因其独特的―Si―N―主链结构，具有高致密度、强附着力和优异防渗透性能，成为研究热点。研究目的：针对传统聚硅氮烷固化速度慢（需15天）和热敏感基材限制等问题，中国科学院宁波材料技术与工程研究所宋育杰团队通过硅烷偶联剂KH-550改性有机聚硅氮烷，开发室温湿气快速固化涂层体系，旨在提升交联密度、缩短固化时间并拓宽应用场景。结论：改性后的聚硅氮烷OPSZ/KH-550在潮湿环境中8小时即可完全固化，形成致密的-Si-N-和-Si-O-混合交联网络，铅笔硬度从5H提升至7H，附着力保持5B，且通过减少微孔裂纹和自修复机制显著增强抗腐蚀性能（铝基底涂层120天后仅边缘局部脱落），验证了其在快速固化涂层领域的应用潜力。
