研究论文：β相含量对高取向聚偏氟乙烯超薄膜再拉伸过程的α-β相转变影响

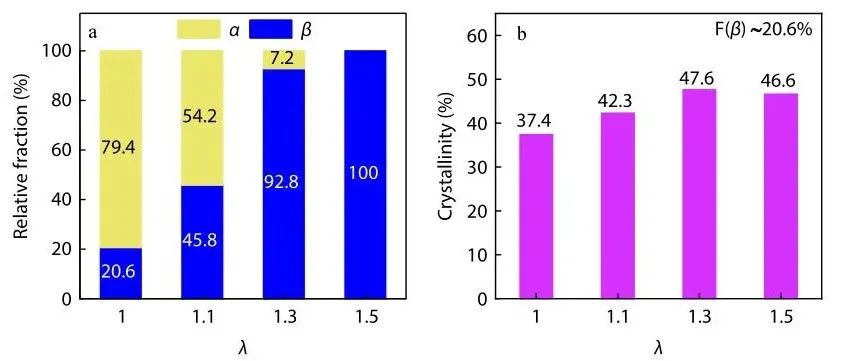

本研究探讨了β相含量对高取向聚偏氟乙烯(PVDF)超薄膜在再拉伸过程中α相向β相转变的影响。背景方面，β-PVDF因其优异的压电和铁电性能备受关注，而固相拉伸是制备β-PVDF厚膜的常用方法。研究目的是通过熔体拉伸制备不同β相含量的PVDF超薄膜，并研究其在再拉伸过程中的相变行为。实验结果表明，初始β相含量较低的薄膜（20.6%）在拉伸比为1.5时能完全转变为β相，而初始β相含量较高的薄膜（35.0%）在相同条件下仅达到93.3%的β相含量，表明高β相初始含量不利于α-β相转变。结论指出，β晶的存在会抑制α-β相转变，这一发现为理解PVDF超薄膜在拉伸作用下的相变机制提供了新的实验依据。
