CJPS｜研究论文：溴化钾(KBr)辅助旋涂法制备可控β/γ相比例的聚偏氟乙烯(PVDF)薄膜

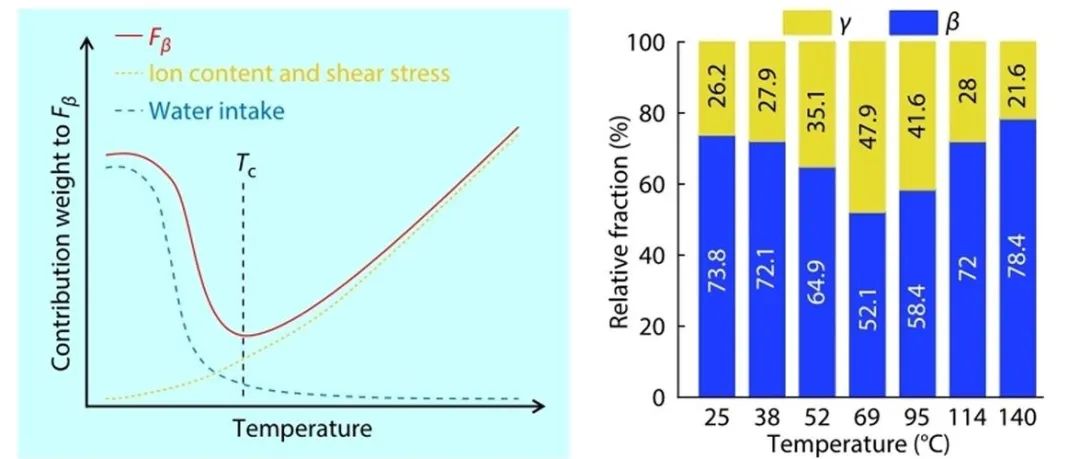

本文研究了溴化钾(KBr)辅助旋涂法制备可控β/γ相比例的聚偏氟乙烯(PVDF)薄膜。背景方面，PVDF因其优异的压电和铁电性能备受关注，但制备条件苛刻。研究目的是揭示电活性相比例对湿度、温度、离子浓度和剪切应力等因素的依赖规律。通过实验发现，在临界温度(Tc)以下，薄膜吸水能力的降低导致β相含量随温度升高而减小；在Tc以上，离子和剪切应力的协同作用使β相含量随温度升高而增大。结论表明，该方法为制备特定β/γ相比例的PVDF薄膜提供了新途径，对拓展PVDF在特殊领域的应用具有重要意义。
