9.3 μm二氧化碳激光去除乳牙碳酸盐和抑制脱矿的效果

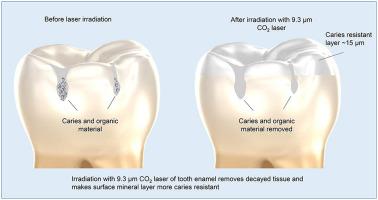

背景对永久性牙釉质的研究表明，9.3μm二氧化碳（CO2）激光照射可以安全地抑制体内龋齿的发展和体外龋样病变的形成。作者进行了一项研究，以研究9.3-μm CO2激光照射是否能安全地抑制乳牙在玻璃体中形成龋样病变。方法用9.3-μmCO2激光以0.8J/cm2的脉冲通量照射牙齿，并在5.8mm2的目标面积上自动扫描。使用两个测试组，每组15颗提取的人类臼齿：（1）激光照射和（2）激光照射加上额外的氟化物。两组均使用非照射区域作为非激光治疗对照。照射后，通过经验证的pH循环方案产生人工牙骨质样病变。相对矿物损失（ΔZ）通过深度截面显微硬度测试确定。对另外10个辐照样品进行傅立叶变换红外光谱，以研究从矿物中去除酸溶性碳酸盐基团的情况。结果与未处理的釉质相比，对龋样病变形成的抑制作用为：（1）单独激光照射：56.2%；（2）单独氟化物照射：55.0%，（3）激光加氟：76.5%（与1和2显著不同；P<；0.01）。激光照射（SD）对表面碳酸盐的去除率为50.4%（7.7%），可检测到至少14μm的深度搪瓷矿物。这种抑制作用在牙髓温度没有不安全升高的情况下完成，并且对牙釉质表面没有显著的微观或可见损伤。
