不同终点线设计和水泥间隙的整体梯度氧化锆冠抗断裂性能。

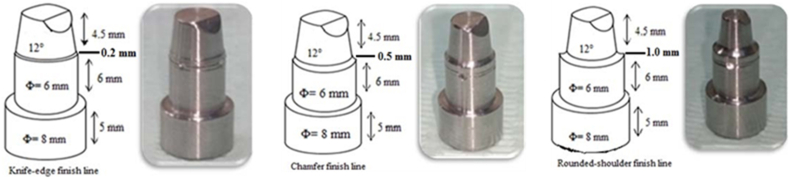

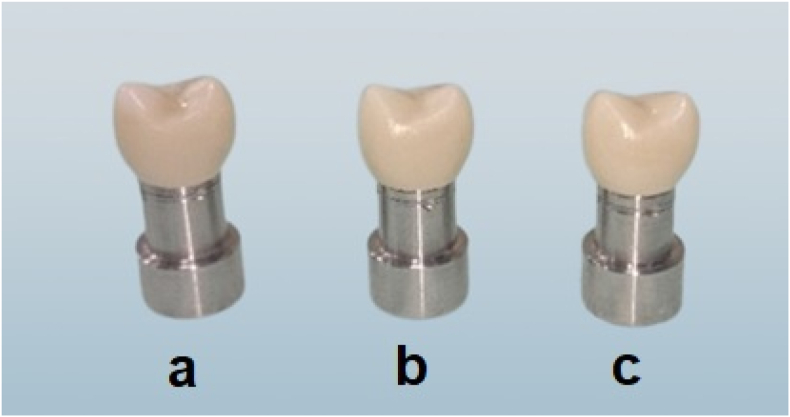

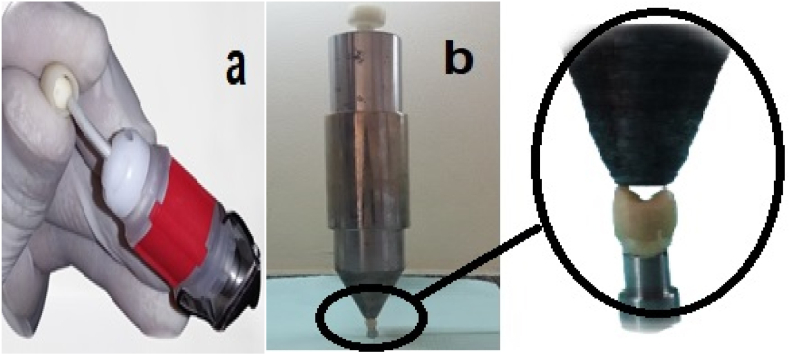

目的：研究不同终点线设计和骨水泥间隙厚度对梯度氧化锆冠抗断裂性能的影响。方法：在不锈钢模具上用氧化钇多层氧化锆（YML）制作60个冠，按终点线类型（刀刃型、倒角型和圆肩型）分为3组。每组根据水泥间隙厚度（50 μm或80 μm）进一步分为2个亚组（n = 10）。使用间接实验室扫描仪获取模具的光学印象，并在Exocad软件中为每种终点线类型建立50或80 μm的水泥空间。随后，对氧化锆冠进行铣削、烧结、胶合到各自的模具上，进行热机械老化，并进行加载直至断裂。数据采用单因素方差分析和事后检验两两比较进行统计学分析。此外，采用双向方差分析来调查两个研究变量之间的相互作用。结果：倒角和刀口模式之间没有显著差异，而圆肩模式表现出明显更高的失效载荷值。同样，在50 μm和80 μm水泥间隙之间也没有观察到显著差异。结论：YML梯度氧化锆冠的刀口缘是肩关节缘的可靠替代选择，特别是在微创治疗中。在各种终点线设计中，水泥间距最好为80 μm，而不是50 μm。
